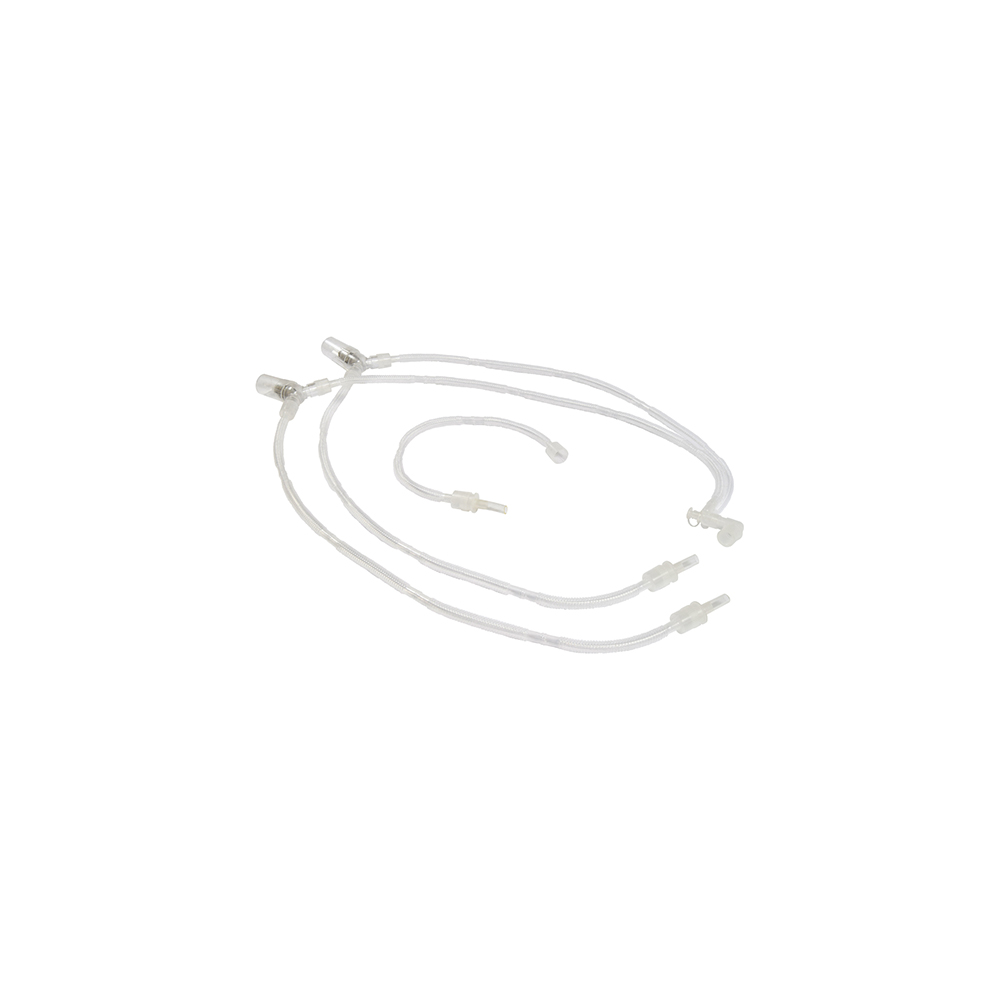

Circuito de ventilación desechable neonatal con trampas de agua

Descripción

Listado de componentes:

• Manguera corrugada (10 mm D.I. X 24” de longitud)

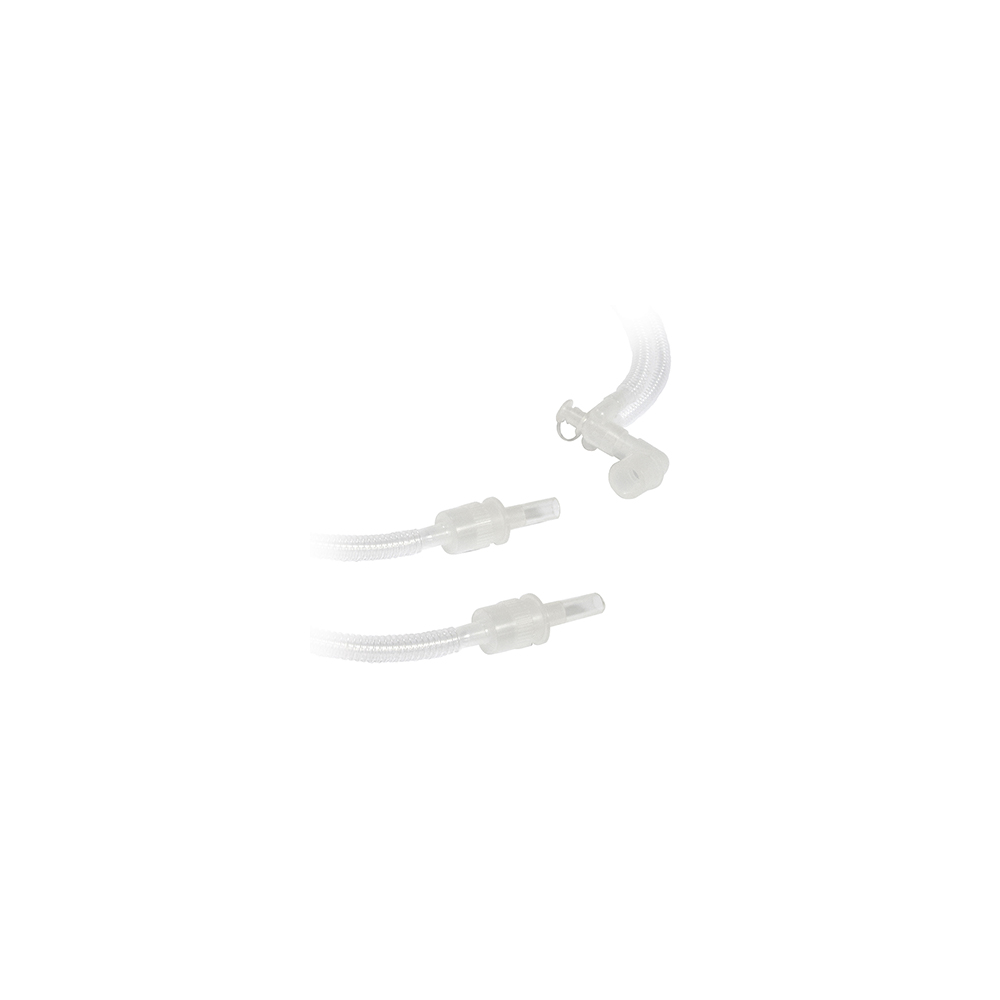

• Adaptador en “Y” desechable neonatal (18 mm D.E. x 15 mm D.I. / 10 mm D.E.)
• Codo desechable (22 mm D.E. X 15 mm D.I. / 15 mm D.E.)
• Clavo para “Y” neonatal (2.3 mm D.E.)
• Tramo de manguera (9.30 mm D.I. X 11.60 mm D.E.)
• Adaptador corrugado (22 mm D.I. X 10 mm D.E.)
• Abrazadera grande (7.5 mm D.E.)
• Adaptador liso (22 mm D.E X 10 mm D.E.)

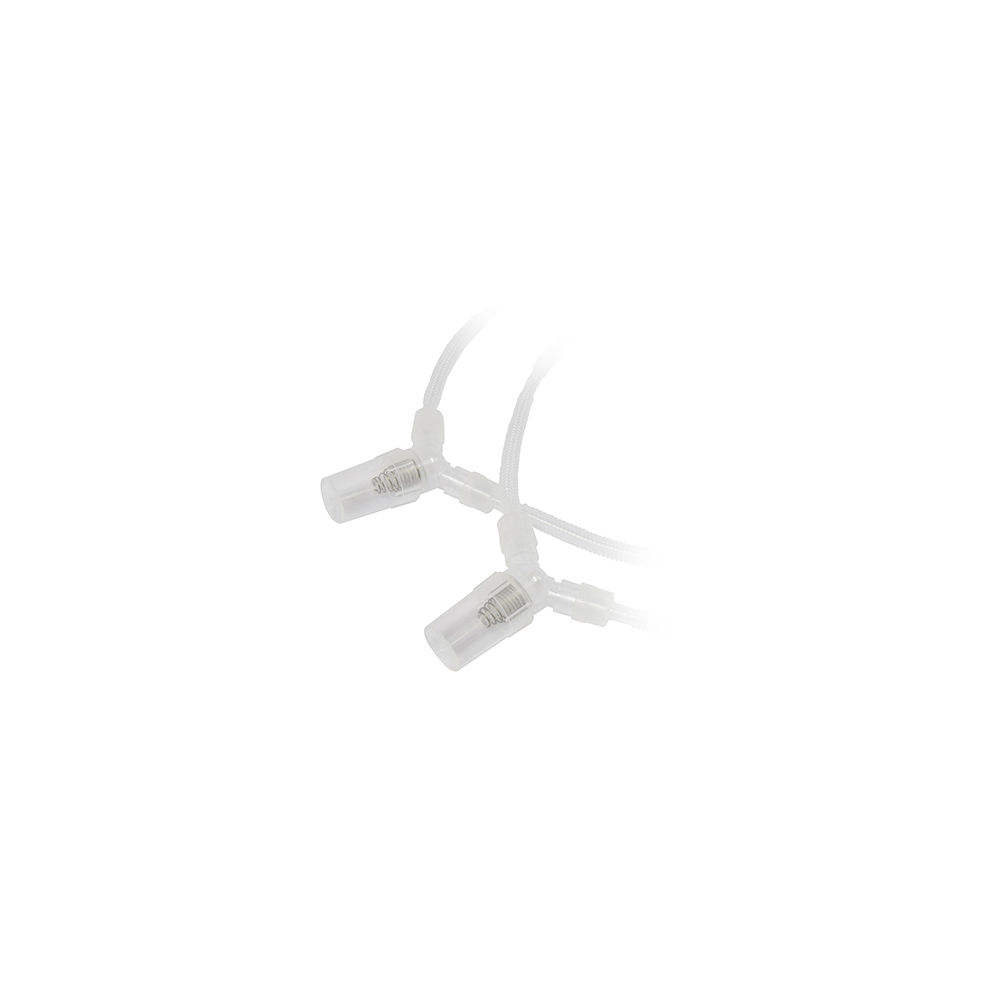

• Trampa de agua desechable adulto (22 mm D.E. X 19 mm D.I.)
• Quinto tramo de manguera corrugada (10 mm D.I. X 18” de longitud)
• Longitud del circuito 1.64 m ± 1 cm

Instrucciones de uso:

1. Sacar el circuito de ventilación Desechable Neonatal del Empaque.
2. Coloque el circuito sobre una superficie lisa y revisar que todos sus componentes se encuentren colocados y ensamblados correctamente.
3. Coloque cualquier de los 2 tubos corrugados desechables tanto a la salida del puerto inspiratorio como en el puerto expiratorio del ventilador.
4. En caso de contar con un sistema de calefacción tipo cascada, colocar el tramo de manguera de 30” desde la salida del puerto inspiratorio del ventilador hasta la entrada del humidificador.
5. Coloque el tramo de manguera a la salida de la cascada.
6. Coloque un pulmón de prueba, colocado a la salida del adaptador en “Y”; encienda el ventilador y verifique que no haya fuga y que el sistema se encuentre conectado correctamente al equipo (Opcional).

Advertencias y precauciones:

• Ajustar cada uno de los componentes en las partes donde serán ensamblados para un mejor funcionamiento.
• Diseñado para ser utilizado únicamente por personal capacitado.
• Producto de un solo uso.
• No esterilizar.
• Si observa algún problema con algún componente, proceda a retirar de uso el producto y utilice uno nuevo.
• Para obtener el mejor rendimiento de este producto, por favor use el plazo de 5 años a partir de la fecha de fabricación.

Condiciones de almacenaje y operación:

• Temperatura de operación: -18°C~50°C.
• Se debe almacenar en un lugar limpio y seco.

Registro sanitario:
0670C2015SSA
